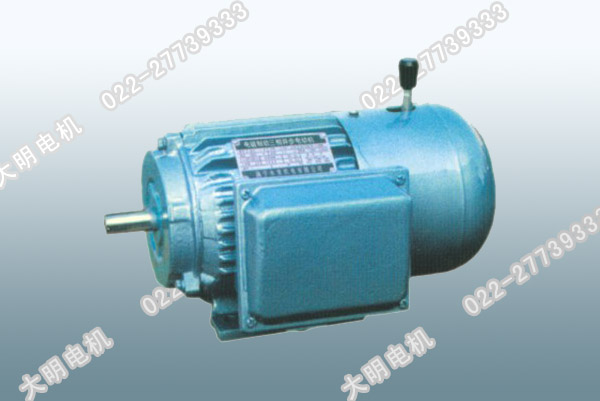

YEJ系列(IP44)電磁制動三相異步電動機
作者 Admin
瀏覽
發布時間 13/07/10
| 說明: |
YEJ系列電動機是附有圓盤形直流電磁制動器的三相異步電動機。它具有制動迅速、可靠性高、結構簡單等特點，適用于各種要求快速停止和準確定位的機械設備與傳動裝置。
YEJ系列電動機為斷電制動，其制動器安裝在非軸伸端的端蓋上，當電動機接入電源時，制動器也通電產生電磁吸力，吸引銜鐵并壓縮彈簧，使制動盤與銜鐵脫開，電動機即開始運轉。當切斷電源時，電磁吸力消失，彈簧推動銜鐵緊壓制動盤，在摩擦力矩作用下，電動機立即停止運轉。
YEJ系列電動機是在Y系列電機上派生，除外形尺寸因安裝制動器致總長略有增加外，其功率等級、安裝尺寸及其余的外形尺寸均與Y系列電機同機座的相同。
YEJ系列電動機額定電壓為380V、額定頻率為50Hz、絕緣等級為B級。 防護等級電機部分為IP44、制動器部分為IP23。電磁制動器的電源由電動機接線盒內的整流電源供給，3KW及以下為D.C 99V，4KW及以上為D.C 170V。
主要技術數據
型號
|
功率
（kW） |
轉速
（r/min） |
電流
（A） |
效率
（%） |
功率因數
（cosφ） |
靜制動力矩
（N·m） |
空載制動時間
（s） |
勵磁
功率
（W） |
起動電流倍數
|
起動轉矩倍數 |
最大轉矩倍數 |
| 同步轉速3000轉/分 （2極） 380V50Hz |
| YEJ-80M1-2 |
0.75 |
2845 |
1.8 |
75.0 |
0.84 |
7.5 |
0.20 |
50 |
6.5 |
2.2 |
2.3 |
| YEJ-80M2-2 |
1.1 |
2840 |
2.6 |
76.2 |
0.86 |
7.5 |
0.20 |
50 |
7.0 |
2.2 |
2.3 |
| YEJ-90S-2 |
1.5 |
2840 |
3.4 |
78.5 |
0.85 |
15 |
0.20 |
60 |
7.0 |
2.2 |
2.3 |
| YEJ-90L-2 |
2.2 |
2840 |
4.8 |
81.0 |
0.86 |
15 |
0.20 |
60 |
7.0 |
2.2 |
2.3 |
| YEJ-100L-2 |
3 |
2860 |
6.3 |
82.6 |
0.87 |
30 |
0.20 |
80 |
7.0 |
2.2 |
2.3 |
| YEJ-112M-2 |
4 |
2880 |
8.3 |
84.2 |
0.87 |
10 |
0.25 |
110 |
7.0 |
2.2 |
2.3 |
| YEJ-132S1-2 |
5.5 |
2900 |
11.1 |
85.7 |
0.88 |
75 |
0.25 |
130 |
7.0 |
2.0 |
2.3 |
| YEJ-132S2-2 |
7.5 |
2900 |
14.9 |
87.0 |
0.88 |
75 |
0.25 |
130 |
7.0 |
2.0 |
2.3 |
| YEJ-160M1-2 |
11 |
2930 |
21.5 |
88.4 |
0.88 |
450 |
0.35 |
150 |
7.0 |
2.0 |
2.3 |
| YEJ-160M2-2 |
15 |
2930 |
29.0 |
89.4 |
0.88 |
450 |
0.35 |
150 |
7.0 |
2.0 |
2.2 |
| YEJ-160L-2 |
18.5 |
2930 |
35.1 |
90.0 |
0.89 |
150 |
0.35 |
150 |
7.0 |
2.0 |
2.2 |
| YEJ-180M-2 |
22 |
2940 |
41.5 |
90.5 |
0.89 |
200 |
0.35 |
150 |
7.0 |
2.0 |
2.2 |
| YEJ-200L1-2 |
30 |
2950 |
56.0 |
91.4 |
0.89 |
300 |
0.45 |
200 |
7.0 |
2.0 |
2.2 |
| YEJ-200L2-2 |
37 |
2950 |
68.7 |
92.0 |
0.89 |
300 |
0.45 |
200 |
7.0 |
2.0 |
2.2 |
| YEJ-225M-2 |
45 |
2970 |
83.0 |
92.5 |
0.89 |
450 |
0.45 |
200 |
7.0 |
2.0 |
2.2 |
| 同步轉速1500轉/分 （4極） 380V50Hz |
| YEJ-80M1-4 |
0.55 |
1390 |
1.5 |
71.0 |
0.76 |
7.5 |
0.2 |
50 |
5.2 |
2.4 |
2.3 |
| YEJ-80M2-4 |
0.75 |
1390 |
2.1 |
73.0 |
0.76 |
7.5 |
0.2 |
50 |
6.0 |
2.3 |
2.3 |
| YEJ-90S-4 |
1.1 |
1390 |
2.8 |
76.2 |
0.78 |
15 |
0.2 |
60 |
6.0 |
2.3 |
2.3 |
| YEJ-90L-4 |
1.5 |
1390 |
3.7 |
78.5 |
0.79 |
15 |
0.2 |
60 |
6.5 |
2.3 |
2.3 |
| YEJ-100L1-4 |
2.2 |
1410 |
5.0 |
81.0 |
0.82 |
30 |
0.2 |
80 |
6.5 |
2.2 |
2.3 |
| YEJ-100L2-4 |
3 |
1410 |
6.8 |
82.6 |
0.81 |
30 |
0.2 |
80 |
7.0 |
2.2 |
2.3 |
| YEJ-112M-4 |
4 |
1410 |
8.8 |
84.2 |
0.82 |
40 |
0.25 |
110 |
7.0 |
2.2 |
2.3 |
| YEJ-132S-4 |
5.5 |
1435 |
11.6 |
85.7 |
0.84 |
75 |
0.25 |
130 |
7.0 |
2.2 |
2.3 |
| YEJ-132M-4 |
7.5 |
1440 |
15.4 |
87.0 |
0.85 |
75 |
0.25 |
130 |
7.0 |
2.2 |
2.3 |
| YEJ-160M-4 |
11 |
1440 |
22.5 |
88.4 |
0.84 |
150 |
0.35 |
150 |
7.0 |
2.2 |
2.3 |
| YEJ-160L-4 |
15 |
1460 |
30.0 |
89.4 |
0.85 |
150 |
0.35 |
150 |
7.0 |
2.2 |
2.2 |
| YEJ-180M-4 |
18.5 |
1470 |
36.3 |
90.0 |
0.86 |
200 |
0.35 |
150 |
7.0 |
2.0 |
2.2 |
| YEJ-180L-4 |
22 |
1470 |
42.9 |
90.5 |
0.86 |
200 |
0.35 |
150 |
7.0 |
2.0 |
2.2 |
| YEJ-200L-4 |
30 |
1470 |
57.3 |
91.4 |
0.87 |
300 |
0.45 |
200 |
7.0 |
2.0 |
2.2 |
| YEJ-225S-4 |
37 |
1480 |
70.2 |
92.0 |
0.87 |
450 |
0.45 |
200 |
7.0 |
1.9 |
2.2 |
| YEJ-225M-4 |
45 |
1480 |
84.0 |
92.5 |
0.88 |
450 |
0.45 |
200 |
7.0 |
1.9 |
2.2 |
| 同步轉速1000轉/分 （6極） 380V50Hz |
| YEJ-90S-6 |
0.75 |
910 |
2.4 |
69.0 |
0.70 |
15 |
0.2 |
60 |
5.5 |
2.0 |
2.2 |
| YEJ-90L-6 |
1.1 |
910 |
3.2 |
72.0 |
0.72 |
15 |
0.2 |
60 |
5.5 |
2.0 |
2.2 |
| YEJ-100L-6 |
1.5 |
920 |
4.1 |
76.0 |
0.74 |
30 |
0.2 |
80 |
6.0 |
2.0 |
2.2 |
| YEJ-112M-6 |
2.2 |
935 |
5.7 |
79.0 |
0.74 |
40 |
0.25 |
110 |
6.0 |
2.0 |
2.2 |
| YEJ-132S-6 |
3 |
960 |
7.4 |
81.0 |
0.76 |
75 |
0.25 |
130 |
6.5 |
2.0 |
2.2 |
| YEJ-132M1-6 |
4 |
960 |
9.6 |
82.0 |
0.77 |
75 |
0.25 |
130 |
6.5 |
2.0 |
2.2 |
| YEJ-132M2-6 |
5.5 |
960 |
12.8 |
84.0 |
0.78 |
75 |
0.25 |
130 |
6.5 |
2.0 |
2.0 |
| YEJ-160M-6 |
7.5 |
970 |
17.0 |
86.0 |
0.78 |
150 |
0.35 |
150 |
6.5 |
2.0 |
2.0 |
| YEJ-160L-6 |
11 |
970 |
24.5 |
87.5 |
0.78 |
150 |
0.35 |
150 |
6.5 |
2.0 |
2.0 |
| YEJ-180L-6 |
15 |
970 |
31.6 |
89.0 |
0.81 |
200 |
0.35 |
150 |
6.5 |
1.8 |
2.0 |
| YEJ-200L1-6 |
18.5 |
970 |
37.6 |
90.0 |
0.83 |
300 |
0.45 |
200 |
6.5 |
1.8 |
2.0 |
| YEJ-200L2-6 |
22 |
970 |
44.7 |
90.0 |
0.83 |
300 |
0.45 |
200 |
6.5 |
1.8 |
2.0 |
| YEJ-225M-6 |
30 |
980 |
58.6 |
91.5 |
0.85 |
450 |
0.45 |
200 |
6.5 |
1.7 |
2.0 |
| 同步轉速750轉/分 （8極） 380V50Hz |
| YEJ-132S-8 |
2.2 |
705 |
5.8 |
80.5 |
0.71 |
75 |
0.25 |
130 |
5.5 |
2.0 |
2.0 |
| YEJ-132M-8 |
3 |
705 |
7.7 |
82.0 |
0.72 |
75 |
0.25 |
130 |
5.5 |
2.0 |
2.0 |
| YEJ-160M1-8 |
4 |
720 |
9.9 |
84.0 |
0.73 |
150 |
0.35 |
150 |
6.0 |
2.0 |
2.0 |
| YEJ-160M2-8 |
5.5 |
720 |
13.3 |
85.0 |
0.74 |
150 |
0.35 |
150 |
6.0 |
2.0 |
2.0 |
| YEJ-160L-8 |
7.5 |
720 |
17.7 |
86.0 |
0.75 |
150 |
0.35 |
150 |
5.5 |
2.0 |
2.0 |
| YEJ-180L-8 |
11 |
730 |
24.8 |
87.5 |
0.77 |
200 |
0.35 |
150 |
6.0 |
1.7 |
2.0 |
| YEJ-200L-8 |
15 |
730 |
34.1 |
88.0 |
0.76 |
300 |
0.45 |
200 |
6.0 |
1.8 |
2.0 |
| YEJ-225S-8 |
18.5 |
730 |
41.1 |
90.0 |
0.76 |
450 |
0.45 |
200 |
6.0 |
1.7 |
2.0 |
| YEJ-225M-8 |
22 |
740 |
47.6 |
90.0 |
0.78 |
450 |
0.45 |
200 |
6.0 |
1.8 |
2.0 |
YEJ 安裝及外形尺寸
機座號
|
安裝尺寸 |
外形尺寸 |
| A |
B |
C |
D |
E |
F |
G |
H |
K |
AB |
AC |
AD |
HD |
L |
| 80 |
125 |
100 |
50 |
19 |
40 |
6 |
15.5 |
80 |
10 |
165 |
175 |
150 |
175 |
390 |
| 90S |
140 |
100 |
56 |
24 |
50 |
8 |
20 |
90 |
10 |
180 |
195 |
160 |
195 |
420 |
| 90L |
140 |
125 |
56 |
24 |
50 |
8 |
20 |
90 |
10 |
180 |
195 |
160 |
195 |
445 |
| 100L |
160 |
140 |
63 |
28 |
60 |
8 |
24 |
100 |
12 |
215 |
205 |
180 |
245 |
480 |
| 112M |
190 |
140 |
70 |
28 |
60 |
8 |
24 |
112 |
12 |
240 |
230 |
190 |
265 |
510 |
| 132S |
216 |
140 |
89 |
38 |
80 |
10 |
33 |
132 |
12 |
280 |
275 |
210 |
315 |
585 |
| 132M |
216 |
178 |
89 |
38 |
80 |
10 |
33 |
132 |
12 |
280 |
275 |
210 |
315 |
625 |
| 160M |
254 |
210 |
108 |
42 |
110 |
12 |
37 |
160 |
14.5 |
330 |
335 |
265 |
385 |
720 |
| 160L |
254 |
254 |
108 |
42 |
110 |
12 |
37 |
160 |
14.5 |
330 |
335 |
265 |
385 |
765 |
| 180M |
279 |
241 |
121 |
48 |
110 |
14 |
42.5 |
180 |
14.5 |
355 |
380 |
285 |
430 |
825 |
| 180L |
279 |
279 |
121 |
48 |
110 |
14 |
42.5 |
180 |
14.5 |
355 |
380 |
285 |
430 |
875 |
| 200L |
318 |
305 |
133 |
55 |
110 |
16 |
49 |
200 |
18.5 |
395 |
420 |
315 |
475 |
900 |
| 225S |
356 |
286 |
149 |
60 |
140 |
18 |
53 |
225 |
18.5 |
435 |
475 |
345 |
530 |
1000 |
| 225M-2 |
356 |
311 |
149 |
55 |
140 |
16 |
49 |
225 |
18.5 |
435 |
475 |
345 |
530 |
1030 |
| 225M-4.6.8 |
356 |
311 |
149 |
60 |
140 |
18 |
58 |
250 |
18.5 |
435 |
475 |
345 |
530 |
1030 |
|
|
